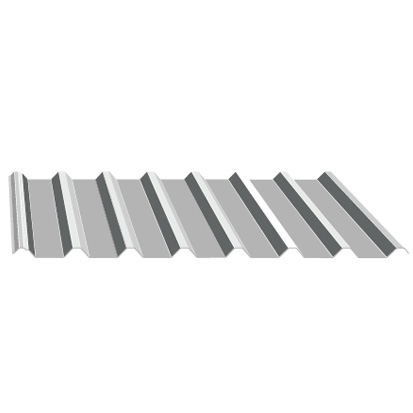

METÁLICA LAM-R-101

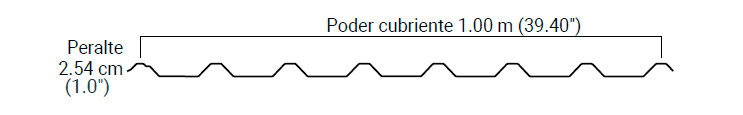

Acanalado Trapezoidal de fijación expuesta, tiene un poder cubriente efectivo de 1.008m, con un peralte de 2.54 cm (1″).
Cuenta con un canal tipo antisifón, que le permite mejor capacidad de desagüe.
Se utiliza en Naves Industriales, Almacenes y c onstrucciones en generaldonde requieran mediana capacidad estructural y desagüe.
Se recomienda utilizarla en pendientes mínimas de 6% y con una longitud de vertiente máxima de 25m de largo.
Su perfil es compatible con laminas metálicas R-101 y R-72; y translucidas modelos T-18, T81, T-8, T-80.

Categoría: Acanalados metálicos

Descripción
Valoraciones (0)

Descripción

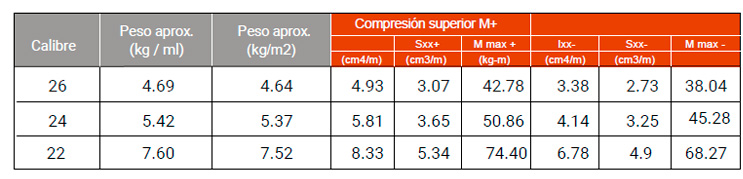

Consideraciones de fabrica (cm4/m)

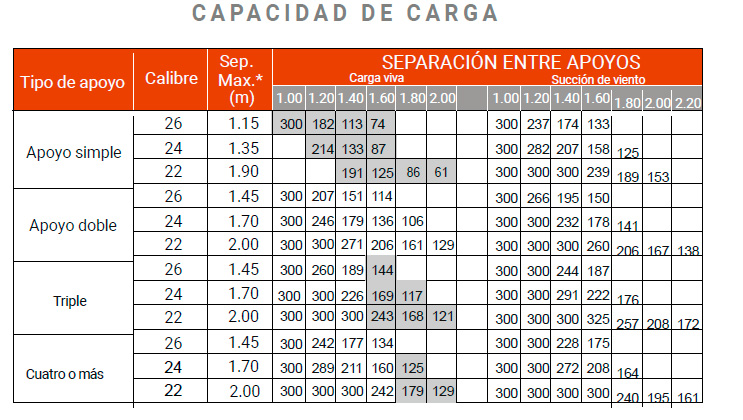

(*) • Separación entre apoyos máxima recomendada para una carga de 100 kg al centro del claro hasta un claro de 2., claros de 2 o más metros, se consideran dos cargas concentradas.
• Las cargas de succión de ciento NO están incrementadas en un 35 % por ser carga accidental.
• Los valores de carga viva y de succión de ciento fueron limitados a 300 kg / m2.
• Los valores sombresdos han sido limirtados por una deflexión máxima de L/240.
• Las propiedades y capacidad de carga duron calculadoa para un acero G37 (FY2600 Kg / cm2, Fb=1560 kg/cm2).
• Los proyectos deben ser calculados por un ingeniero responsable del mismo.
