Descripción

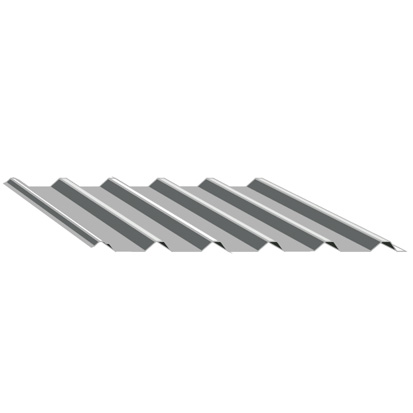

Es un acanalado trapeziondal de fijación expuesta.

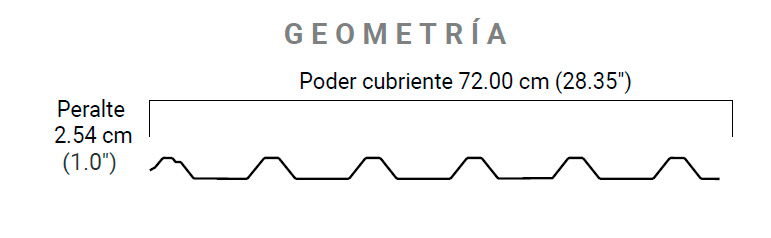

Tiene un poder cubriente efectivo de 0.72 metreos, con un peralte de 2.45 cm.
Cuenta con un canal tipo antisifón, que le peprmite mejor capacidad de desagüe.
Se utiliza en naves industriales, almacenes y construcciones en general, donde requieran mediana capacidad estructural y desagüe; en fachadas y faldones se optimiza su instalación por su ancho menor.
Se recomienda utilizarla en pendientes mínimas de 6% y con una longitud de vertiente máxima de 25m de largo.
Su perfil es compatible con laminas metálicas R-101 y R-72 y translucidas modelos T-18, T81, T-8 y T-80.
Consideraciones de fabrica

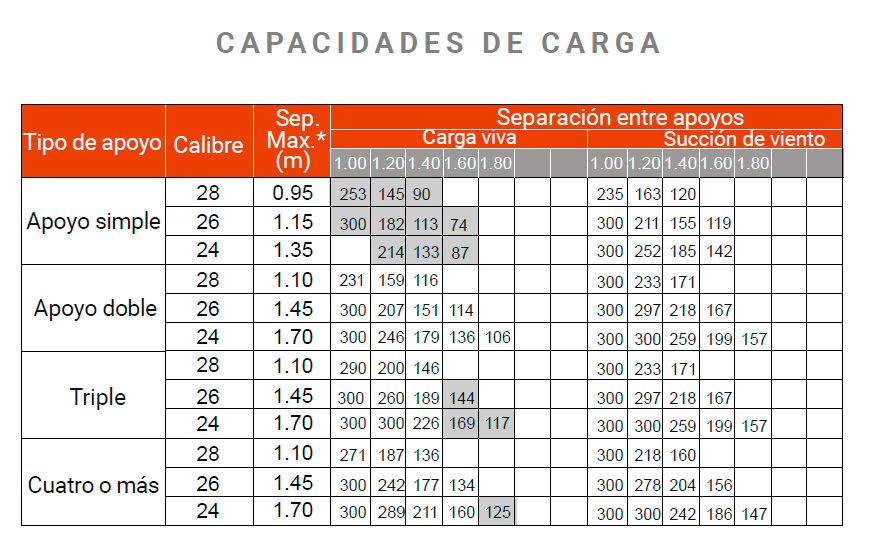

(*)Separación entre apoyos máxima recomendada para una carga de 100 kg a centro del claro hasta un claro de 2 m, claros de 2 o más metros, se consideran dos cargas concentradas.
Las cargas de succión de viento NO están incrementadas en un 33% por ser carga accidental.
Los valores de carga viva y de succión de viento fueron limitados a 300 kg/m2.
Los valores sombreados han sido limitados por una deflexión máxima de L/240.

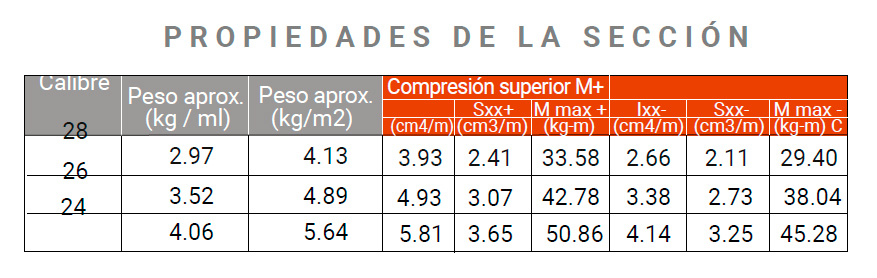

Las propiedades y capacidad de carga fueron calculados para un acero G37 (FY2600 kg/cm2, Fb=1560 kg/cm2).
